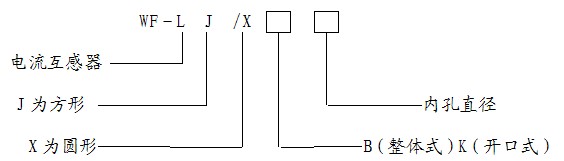

一， 型號含義：　　　　　　　　　　　　　　

二， 外形尺寸：

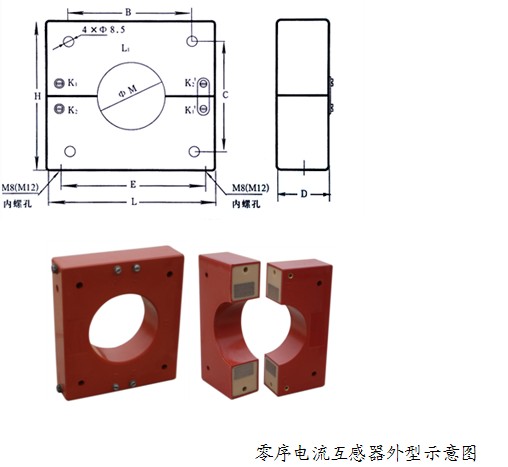

零序電流互感器外型示意圖

　　注：其中孔徑為￠M，長為L高為H厚度為D，地腳中心距為E，B、C為四孔間尺寸，￠8.5孔為通孔，可做水平安裝用。

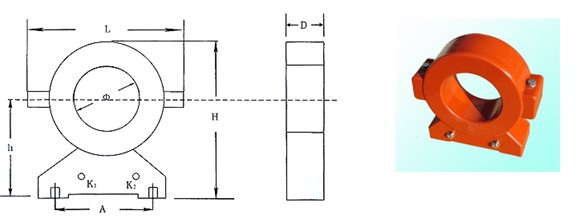

型號：WF-LXK型

注：其中孔徑為Ф，長為L高為H厚為D，地腳中心距為A

三，外形安裝尺寸

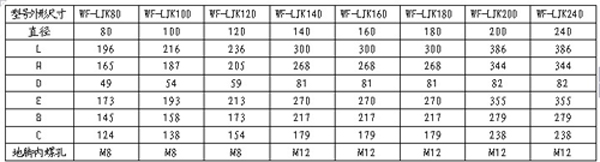

WF－LJK系列外形安裝尺寸

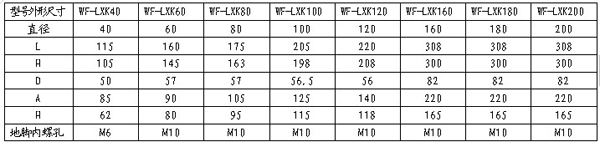

WF－LXK系列外形安裝尺寸

WF-LJK系列：  常用變比（特殊變比根據客戶要求設計制作）

XD-LXK系列：  常用變比（特殊變比根據客戶要求設計制作）

三、現場電纜與互感器規格選擇參數：
